05-Paint详解

一、前言

在上一节《Canvas绘图基础详解》我们说到Canvas绘图有三个基本要素：Canvas、绘图坐标系以及Paint，上一节我们详细介绍了Canvas和绘图坐标系的使用。这一节我们就来详细讲讲Paint的一些使用方式。Paint就是画笔的意思，用于设置绘制风格，如:线宽(笔触粗细)、颜色、透明度和填充风格等等。

二、常用api

• setFlags(@PaintFlag int flags): 添加标识，用以实现特定的效果
• reset()：重置Paint的所有属性为默认值。相当于重新new一个，不过性能当然高一些。
• set(Paint src)：把 src 的所有属性全部复制过来
• setAntiAlias(boolean aa): 设置是否使用抗锯齿功能，会消耗较大资源，绘制图形速度会变慢。
• setDither(boolean dither): 设定是否使用图像抖动处理，会使绘制出来的图片颜色更加平滑和饱满，图像更加清晰
• setStyle(Paint.Style style)： 设置画笔的样式，为FILL，FILL_AND_STROKE，或STROKE
• setStrokeWidth(float width)： 当画笔样式为STROKE或FILL_AND_STROKE时，设置笔刷的粗细度
• setStrokeCap(Paint.Cap cap)： 当画笔样式为STROKE或FILL_AND_STROKE时，设置线头的形状， 如圆形样Cap.ROUND,或方形样式Cap.SQUARE
• setStrokeJoin(Paint.Join join)： 设置结合处的样子，Miter:结合处为锐角， Round:结合处为圆弧：BEVEL：结合处为直线
• setStrokeMiter(float miter)：它用于设置 MITER 型拐角的延长线的最大值。
• setXfermode(Xfermode xfermode)： 设置图形重叠时的处理方式，如合并，取交集或并集，经常用来制作橡皮的擦除效果
• setColor(int color): 设置绘制的颜色，使用颜色值来表示，该颜色值包括透明度和RGB颜色。
• setARGB(int a,int r,int g,int b): 设置绘制的颜色，a代表透明度，r，g，b代表颜色值。
• setAlpha(int a): 设置绘制图形的透明度。
• setShader(Shader shader)： 设置图像效果，使用Shader可以绘制出各种渐变效果
• setColorFilter(ColorFilter colorfilter)： 设置颜色过滤器，可以在绘制颜色时实现不用颜色的变换效果
• setMaskFilter(MaskFilter maskfilter)： 设置MaskFilter，可以用不同的MaskFilter实现滤镜的效果，如滤化，立体等
• setShadowLayer(float radius ,float dx,float dy,int color)：在图形下面设置阴影层，产生阴影效果， radius为阴影的角度，dx和dy为阴影在x轴和y轴上的距离，color为阴影的颜色
• clearShadowLayer( )：清除阴影层
• setFilterBitmap(boolean filter)： 如果该项设置为true，则图像在动画进行中会滤掉对Bitmap图像的优化操作， 加快显示速度，本设置项依赖于dither和xfermode的设置

• setPathEffect(PathEffect effect) 设置绘制路径的效果，如点画线等

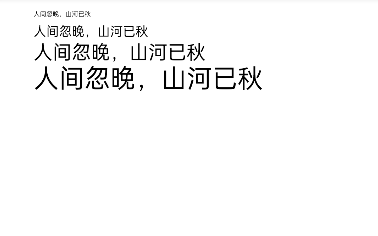

• setTextSize(float textSize)： 设置绘制文字的字号大小

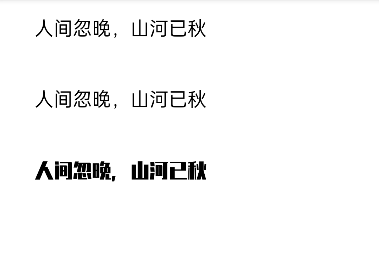

• setTypeface(Typeface typeface)： 设置Typeface对象，即字体风格，包括粗体，斜体以及衬线体，非衬线体等

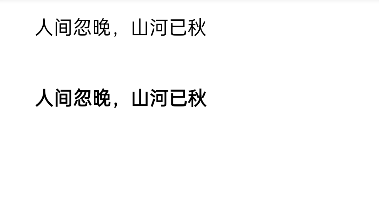

• setFakeBoldText(boolean fakeBoldText)： 模拟实现粗体文字，设置在小字体上效果会非常差
• etSubpixelText(boolean subpixelText)： 设置该项为true，将有助于文本在LCD屏幕上的显示效果

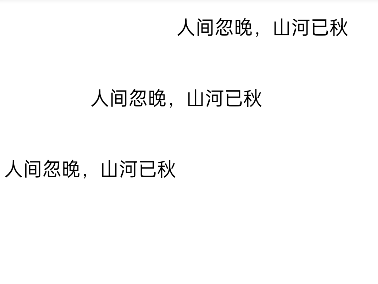

• setTextAlign(Paint.Align align)： 设置绘制文字的对齐方向

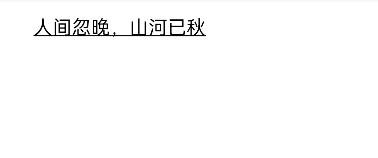

• setUnderlineText(boolean underlineText)： 设置带有下划线的文字效果
• setStrikeThruText(boolean strikeThruText)： 设置带有删除线的效果

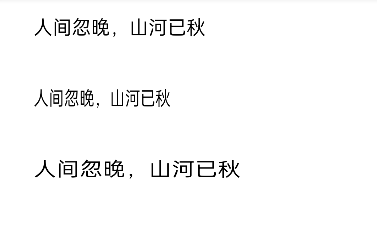

• setTextScaleX(float scaleX)： 设置绘制文字x轴的缩放比例，可以实现文字的拉伸的效果

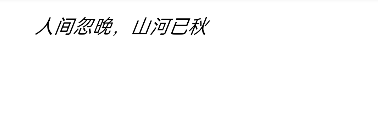

• setTextSkewX(float skewX)： 设置斜体文字，skewX为倾斜弧度

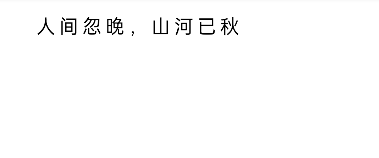

• setLetterSpacing(float letterSpacing): 设置字符间的间距

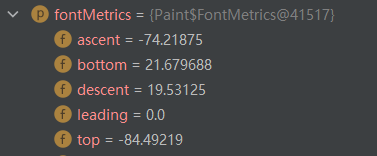

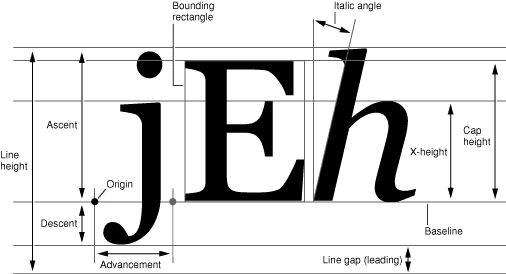

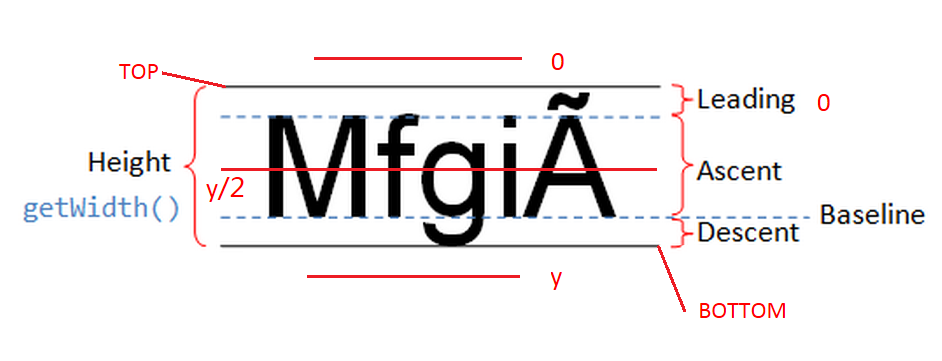

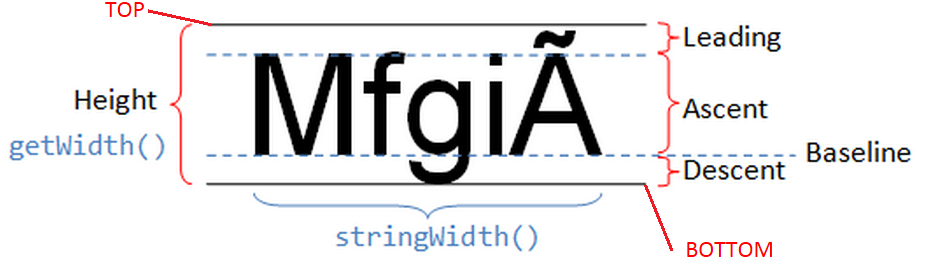

• float ascent( )：测量baseline之上至字符最高处的距离
• float descent()：baseline之下至字符最低处的距离
• float getFontSpacing()：获取推荐的行间距。

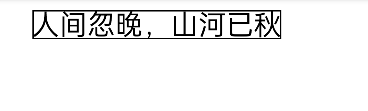

• getTextBounds(String text, int start, int end, Rect bounds)：获取文字的显示范围。
• float measureText(String text)：测量文字的宽度并返回。
• getTextWidths(String text, float[] widths)：获取字符串中每个字符的宽度，并把结果填入参数 widths。

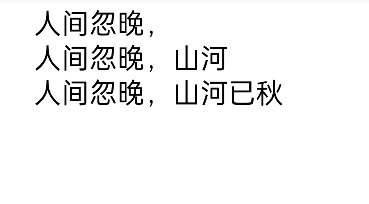

• int breakText(char[] text, int index, int count, float maxWidth, float[] measuredWidth)： 在给出宽度上限的前提下测量文字的宽度。
• …

三、用例测试

绘制效果相关

setFlags(int flags)

常用的flag有如下几种：

1 2 3 4 5 6 7 8 9

Paint.ANTI_ALIAS_FLAG //抗锯齿标志 Paint.FILTER_BITMAP_FLAG //使位图双线性过滤的标志 Paint.DITHER_FLAG //有利抖动 Paint.UNDERLINE_TEXT_FLAG //下划线 Paint.STRIKE_THRU_TEXT_FLAG //删除线 Paint.FAKE_BOLD_TEXT_FLAG //加粗 Paint.LINEAR_TEXT_FLAG //文本平滑线性缩放 Paint.SUBPIXEL_TEXT_FLAG //文本的亚像素定位标志 Paint.EMBEDDED_BITMAP_TEXT_FLAG //允许在绘制文本时使用位图字体

举个栗子：

设置抗锯齿 mPaint.setFlags(Paint.ANTI_ALIAS_FLAG) 它等价于 mPaint.setAntiAlias(true)。

设置多个flag mPaint.setFlags(Paint.ANTI_ALIAS_FLAG | Paint.UNDERLINE_TEXT_FLAG) 同时设置抗锯齿和下划线。

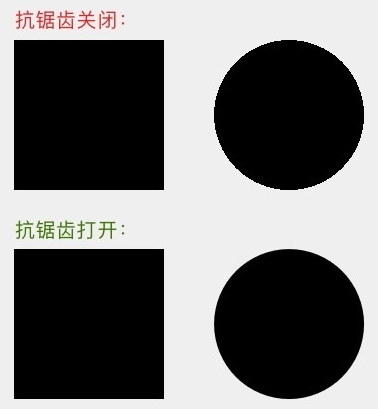

设置抗锯齿 setAntiAlias(boolean aa)

抗锯齿是指在图像中，物体边缘总会或多或少的呈现三角形的锯齿，而抗锯齿就是指对图像边缘进行柔化处理，使图像边缘看起来更平滑，更接近实物的物体。

• true：柔化处理
• false：不柔化处理

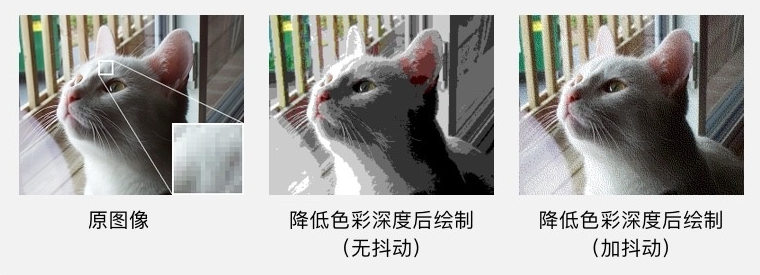

设置防抖动 setDither(boolean dither)

这个api现在用的不多了，因为现在的 Android 版本的绘制，默认的色彩深度已经是 32 位的 ARGB_8888 ，效果已经足够清晰了。只有当你向自建的 Bitmap 中绘制，并且选择 16 位色的 ARGB_4444 或者 RGB_565 的时候，开启它才会有比较明显的效果。

引用wiki的一张图来展示它的效果：

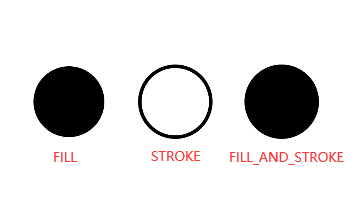

设置Paint的样式 setStyle(Paint.Style style)

画笔样式有三种，默认是Paint.Style.FILL模式：

• Paint.Style.FILL：填充内部（例如这种模式画一个圆圆内部颜色是被填充的）
• Paint.Style.STROKE ：描边（内部不被填充，可以用来绘制圆环）
• Paint.Style.FILL_AND_STROKE ：填充内部和描边（展示效果和FILL看起来是一样的）

1 2 3 4 5 6 7 8

mPaint.style = Paint.Style.FILL //设置填充模式 canvas.drawCircle(200f,300f,100f,mPaint) mPaint.style = Paint.Style.STROKE //设置描边模式 canvas.drawCircle(500f,300f,100f,mPaint) mPaint.style = Paint.Style.FILL_AND_STROKE //设置描边加填充模式 canvas.drawCircle(800f,300f,100f,mPaint)

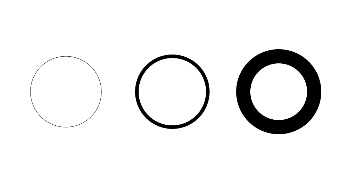

设置画笔的粗细 setStrokeWidth(float width)

设置线条的宽度，单位为像素，默认值是 0。

1 2 3 4 5 6 7 8 9 10

mPaint.style = Paint.Style.STROKE //设置描边模式 mPaint.strokeWidth = 1f canvas.drawCircle(200f,300f,100f,mPaint) mPaint.strokeWidth = 10f canvas.drawCircle(500f,300f,100f,mPaint) mPaint.strokeWidth = 40f canvas.drawCircle(800f,300f,100f,mPaint)

线条宽度 0 和 1 的区别
默认情况下，线条宽度为 0，但你会发现，这个时候它依然能够画出线，线条的宽度为 1 像素。那么它和线条宽度为 1 有什么区别呢？
其实这个和「几何变换」有关：你可以为 Canvas 设置 Matrix 来实现几何变换（如放大、缩小、平移、旋转），在几何变换之后 Canvas 绘制的内容就会发生相应变化，包括线条也会加粗，例如 2 像素宽度的线条在 Canvas 放大 2 倍后会被以 4 像素宽度来绘制。而当线条宽度被设置为 0 时，它的宽度就被固定为 1 像素，就算 Canvas 通过几何变换被放大，它也依然会被以 1 像素宽度来绘制。Google 在文档中把线条宽度为 0 时称作「hairline mode（发际线模式）」。

设置线头的形状 setStrokeCap(Paint.Cap cap)

线头形状有三种，默认为 Paint.Cap.BUTT :

• Paint.Cap.BUTT: 平头
• Paint.Cap.ROUND: 圆头
• Paint.Cap.SQUARE: 方头

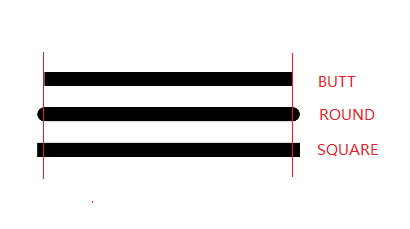

当线条的宽度是 1 像素时，这三种线头的表现是完全一致的，全是 1 个像素的点；而当线条变粗的时候，它们就会表现出不同的样子：

1 2 3 4 5 6 7 8 9

mPaint.strokeWidth = 40f mPaint.strokeCap = Paint.Cap.BUTT canvas.drawLine(100f,100f,800f,100f,mPaint) mPaint.strokeCap = Paint.Cap.ROUND canvas.drawLine(100f,200f,800f,200f,mPaint) mPaint.strokeCap = Paint.Cap.SQUARE canvas.drawLine(100f,300f,800f,300f,mPaint)

图上的红色直线是额外加上便于理解的，有了红线作为辅助，可以清晰的看出线的三种线头的区别。

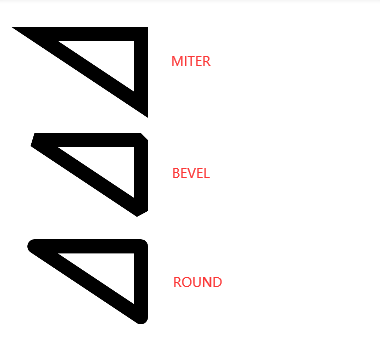

设置拐角的形状 setStrokeJoin(Paint.Join join)

拐角形状有三种，默认为 Paint.Join.MITER :

• Paint.Join.MITER：尖角
• Paint.Join.BEVEL：平角
• Paint.Join.ROUND：圆角

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 40f //画一个三角形 val path = Path().apply { moveTo(100f,100f) lineTo(400f,100f) lineTo(400f,300f) close() } mPaint.strokeJoin = Paint.Join.MITER //尖角 canvas.drawPath(path,mPaint) canvas.translate(0f,300f) mPaint.strokeJoin = Paint.Join.BEVEL //平角 canvas.drawPath(path,mPaint) canvas.translate(0f,300f) mPaint.strokeJoin = Paint.Join.ROUND //圆角 canvas.drawPath(path,mPaint)

setStrokeMiter(float miter)

这个方法是对于 setStrokeJoin() 的一个补充，它用于设置 MITER 型拐角的延长线的最大值。所谓「延长线的最大值」，是这么一回事：

当线条拐角为 MITER 时，拐角处的外缘需要使用延长线来补偿：

而这种补偿方案会有一个问题：如果拐角的角度太小，就有可能由于出现连接点过长的情况。比如这样：

所以为了避免意料之外的过长的尖角出现， MITER 型连接点有一个额外的规则：当尖角过长时，自动改用 BEVEL 的方式来渲染连接点。例如上图的这个尖角，在默认情况下是不会出现的，而是会由于延长线过长而被转为 BEVEL 型连接点：

setStrokeMiter(miter) 方法中 miter 参数是对于转角长度的限制，具体来讲，是指尖角的外缘端点和内部拐角的距离与线条宽度的比:

用几何知识很容易得出这个比值的计算公式：如果拐角的大小为 θ ，那么这个比值就等于 1/sin(θ/2) 。

这个 miter limit 的默认值是 4，对应的是一个大约 29° 的锐，默认情况下，大于这个角的尖角会被保留，而小于这个夹角的就会被「削成平头」。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 40f //画一个等边直角三角形 val path = Path().apply { moveTo(100f,100f) lineTo(300f,100f) lineTo(100f,300f) close() } //1度=π/180≈0.01745弧度，1弧度=180/π≈57.3度 mPaint.strokeMiter = (1 / sin(20 * Math.PI/180)).toFloat() //大于这个40°的尖角会被保留，小于的就被削成平头 canvas.drawPath(path,mPaint) canvas.translate(0f,300f) mPaint.strokeMiter = (1/sin(30 * Math.PI/180)).toFloat() //大于这个60°的尖角会被保留，小于的就被削成平头 canvas.drawPath(path,mPaint) canvas.translate(0f,300f) mPaint.strokeMiter = (1/sin(60*Math.PI/180)).toFloat() //大于这个120°的尖角会被保留，小于的就被削成平头 canvas.drawPath(path,mPaint)

setXfermode(Xfermode xfermode)

在SDK中 Xfermode 有三个子类：AvoidXfermode, PixelXorXfermode 和PorterDuffXfermode，前两个类在API 16被遗弃了，这里不作介绍。PorterDuffXfermode 类主要用于图形合成时的图像过渡模式计算，其概念来自于1984年在ACM SIGGRAPH计算机图形学出版物上发表了”Compositing digital images（合成数字图像）”的Tomas Porter和Tom Duff，合成图像的概念极大地推动了图形图像学的发展，PorterDuffXfermode 类名就来源于这俩人的名字组合PorterDuff。而这篇论文所论述的操作，都是关于 Alpha 通道（也就是我们通俗理解的「透明度」）的计算的，后来人们就把这类计算称为Alpha 合成 ( Alpha Compositing ) 。

PorterDuffXfermode 只有这一个构造方法 PorterDuffXfermode(PorterDuff.Mode mode)，里面传入了一个PorterDuff.Mode，下面是android SDK中PorterDuff的Mode枚举类型定义:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45

public enum Mode { //清除模式［0，0］，即最终所有点的像素的alpha 和color 都为 0，所以画出来的效果只有白色背景 CLEAR (0), //只保留源图像的 alpha 和 color ，所以绘制出来只有源图 (先绘制的是目标图，后绘制的是源图) SRC (1), //只保留目标图像的 alpha 和 color，所以绘制出来的只有目标图 DST (2), //在目标图片顶部绘制源图像,从命名上也可以看出来就是把源图像绘制在上方 SRC_OVER (3), //将目标图像绘制在上方 DST_OVER (4), //在两者相交的地方绘制源图像，并且绘制的效果会受到目标图像对应地方透明度的影响 SRC_IN (5), //在两者相交的地方绘制目标图像，并且绘制的效果会受到源图像对应地方透明度的影响 DST_IN (6), //在不相交的地方绘制源图像，相交处根据目标alpha进行过滤，目标色完全不透明时则完全过滤，完全透明则不过滤 SRC_OUT (7), //在不相交的地方绘制目标图像，相交处根据源图像alpha进行过滤，完全不透明处则完全过滤，完全透明则不过滤 DST_OUT (8), //源图像和目标图像相交处绘制源图像，不相交的地方绘制目标图像，并且相交处的效果会受到源图像和目标图像alpha的影响 SRC_ATOP (9), //源图像和目标图像相交处绘制目标图像，不相交的地方绘制源图像，并且相交处的效果会受到源图像和目标图像alpha的影响 DST_ATOP (10), //在不相交的地方按原样绘制源图像和目标图像，相交的地方受到对应alpha和色值影响 XOR (11), //该模式处理过后，会感觉效果变暗，即进行对应像素的比较，取较暗值，如果色值相同则进行混合 DARKEN (12), //该模式处理过后，会感觉效果变亮，如果在均完全不透明的情况下 ，色值取源色值和目标色值中的较大值 LIGHTEN (13), //正片叠底，即查看每个通道中的颜色信息，并将基色与混合色复合。结果色总是较暗的颜色。任何颜色与黑色复合产生黑色。任何颜色与白色复合保持不变。当用黑色或白色以外的颜色绘画时，绘画工具绘制的连续描边产生逐渐变暗的颜色。 MULTIPLY (14), //滤色 SCREEN (15), //饱和度叠加 ADD (16), //叠加 OVERLAY (17); Mode(int nativeInt) { this.nativeInt = nativeInt; } /** * @hide */ public final int nativeInt; }

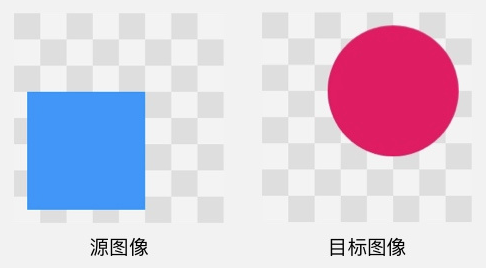

具体来说， PorterDuff.Mode 一共有 18 个，可以分为两类：

1. Alpha 合成 (Alpha Compositing)

2. 混合 (Blending)


第一类，Alpha 合成，其实就是 PorterDuff 这个词所指代的算法，一共描述了 12 种将两个图像共同绘制的操作（即算法）。
看下效果图（引用自Google的官方文档）：

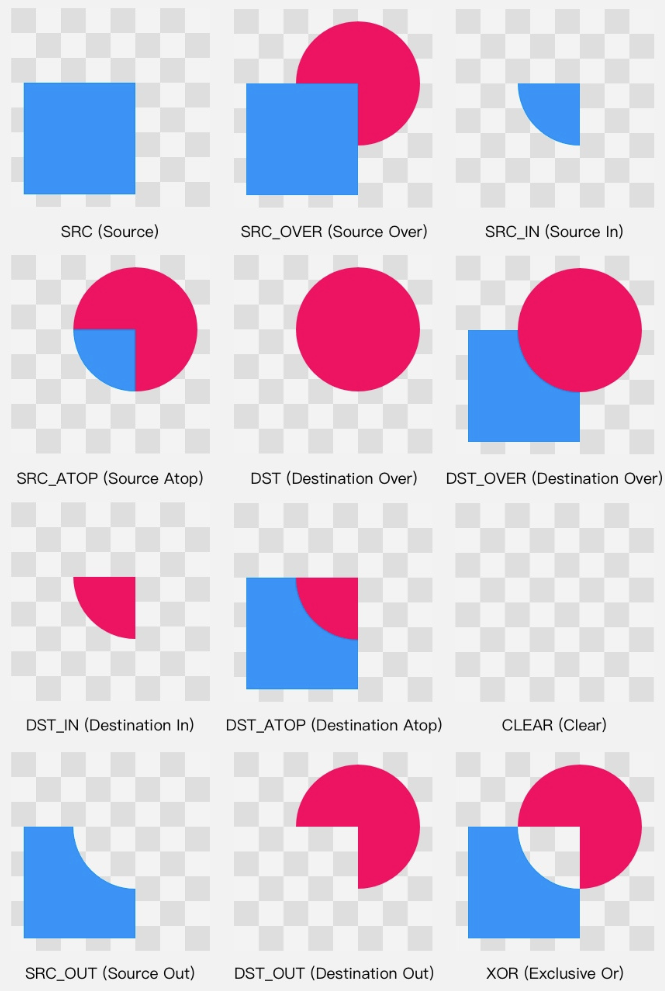

Alpha 合成：

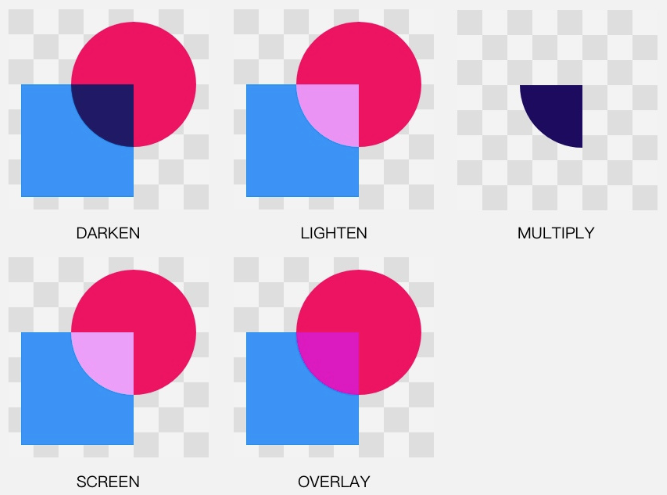

第二类，混合，也就是 Photoshop 等制图软件里都有的那些混合模式（multiply darken lighten 之类的）。这一类操作的是颜色本身而不是 Alpha 通道，并不属于 Alpha 合成，所以和 Porter 与 Duff 这两个人也没什么关系，不过为了使用的方便，它们同样也被 Google 加进了 PorterDuff.Mode 里。

效果图:

还有个 ADD 模式不知道为什么没有加在图上，我们待会儿用代码直接演示一下。

“Xfermode” 其实就是 “Transfer mode”，用 “X” 来代替 “Trans” 是一些美国人喜欢用的简写方式。严谨地讲， Xfermode 指的是你要绘制的内容和 Canvas 的目标位置的内容应该怎样结合计算出最终的颜色。但通俗地说，其实就是要你以绘制的内容作为源图像，以 View 中已有的内容作为目标图像，选取一个 PorterDuff.Mode 作为绘制内容的颜色处理方案。就像这样：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

val source = BitmapFactory.decodeResource(resources, R.mipmap.source) //源图 val dst = BitmapFactory.decodeResource(resources, R.mipmap.destination) //目标图 val mode = PorterDuff.Mode.ADD //PorterDuff 混合模式 剩下的自己修改mode执行代码 val xfermode = PorterDuffXfermode(mode) val rect = RectF(0f,0f,canvas.width.toFloat(),canvas.height.toFloat()) val saveCount = canvas.saveLayer(rect, mPaint) //将绘制操作保存到新的图层 （离屏缓冲） val bitmapRect = RectF(0f,0f,source.width.toFloat(),source.height.toFloat()) canvas.drawBitmap(dst,null,bitmapRect,mPaint) //绘制目标图 mPaint.setXfermode(xfermode) //设置混合模式 canvas.drawBitmap(source,null,bitmapRect,mPaint) //绘制源图 mPaint.setXfermode(null) //清除混合模式 canvas.restoreToCount(saveCount) //还原画布

Xfermode 使用很简单，不过需要注意的是必须要使用离屏缓冲（Off-screen Buffer），使用离屏缓冲有两种方式：

1. Canvas.saveLayer() 可以做短时的离屏缓冲。使用方法很简单，在绘制代码的前后各加一行代码，在绘制之前保存，绘制之后恢复，见上面示例代码。

2. View.setLayerType() 是直接把整个 View 都绘制在离屏缓冲中。 setLayerType(LAYER_TYPE_HARDWARE) 是使用 GPU 来缓冲， setLayerType(LAYER_TYPE_SOFTWARE) 是直接直接用一个 Bitmap 来缓冲.

如果没有特殊需求，一般选用第一种方法 Canvas.saveLayer() 来设置离屏缓冲，以此来获得更高的性能。

我们使用混合模式做一个简单的loading：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47

private val mBitmap = BitmapFactory.decodeResource(resources, R.mipmap.loading) private val mXfermode = PorterDuffXfermode(PorterDuff.Mode.SRC_IN) //SRC_IN混合模式 private val mPaint = Paint(Paint.ANTI_ALIAS_FLAG).apply { isFilterBitmap = true //双线性过滤 color = Color.parseColor("#ff7400") } private val mSrcRect = Rect(0,0,mBitmap.width,mBitmap.height) private val mDestRect = RectF(0f,0f,mBitmap.width.toFloat(),mBitmap.height.toFloat()) private val mDynamicRect = RectF(0f,mBitmap.height.toFloat(),mBitmap.width.toFloat(),mBitmap.height.toFloat()) private var mTotalWidth = 0 private var mTotalHeight = 0 private var mCurrentTop = mBitmap.height.toFloat() //矩形当前高度 override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) { super.onMeasure(widthMeasureSpec, heightMeasureSpec) setMeasuredDimension(mBitmap.width+20,mBitmap.height+20) } override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) { super.onSizeChanged(w, h, oldw, oldh) mTotalWidth = w mTotalHeight = h } override fun onDraw(canvas: Canvas) { super.onDraw(canvas) //存为新图层 val saveCount = canvas.saveLayer(0f, 0f, mTotalWidth.toFloat(), mTotalHeight.toFloat(), mPaint) //绘制目标图 canvas.drawBitmap(mBitmap,mSrcRect,mDestRect,mPaint) //设置混合模式 mPaint.setXfermode(mXfermode) //绘制源图 canvas.drawRect(mDynamicRect,mPaint) //清除混合模式 mPaint.setXfermode(null) //恢复图层 canvas.restoreToCount(saveCount) mCurrentTop -= 1 if (mCurrentTop <= 0) { //从底往上循环 mCurrentTop = mBitmap.height.toFloat() } mDynamicRect.top = mCurrentTop postInvalidate() }

效果如下：

利用 Xfermode 可以实现很多效果，例如橡皮擦效果等，看大家脑洞了。

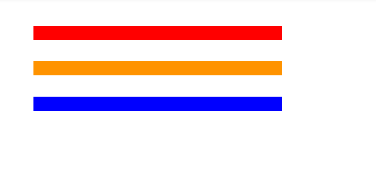

设置基本颜色 setColor(int color)

方法名和使用方法都非常简单直接：

1 2 3 4 5 6 7 8 9

mPaint.strokeWidth = 40f mPaint.color = Color.RED canvas.drawLine(100f,100f,800f,100f,mPaint) mPaint.color = Color.parseColor("#FF9300") canvas.drawLine(100f,200f,800f,200f,mPaint) mPaint.color = Color.BLUE canvas.drawLine(100f,300f,800f,300f,mPaint)

设置基本颜色 setARGB(int a, int r, int g, int b)

1 2 3 4 5 6 7 8 9

mPaint.strokeWidth = 40f mPaint.setARGB(100,255,0,0) canvas.drawLine(100f,100f,800f,100f,mPaint) mPaint.setARGB(100,0,255,0) canvas.drawLine(100f,200f,800f,200f,mPaint) mPaint.setARGB(255,0,0,255) canvas.drawLine(100f,300f,800f,300f,mPaint)

设置着色器 setShader(Shader shader)

除了直接设置颜色， Paint 还可以使用 Shader 。

Shader 的中文叫做「着色器」，也是用于设置绘制颜色的。「着色器」不是 Android 独有的，它是图形领域里一个通用的概念，它和直接设置颜色的区别是，着色器设置的是一个颜色方案，或者说是一套着色规则。当设置了 Shader 之后，Paint 在绘制图形和文字时就不使用 setColor/ARGB() 设置的颜色了，而是使用 Shader 的方案中的颜色。

在 Android 的绘制里使用 Shader ，并不直接用 Shader 这个类，而是用它的几个子类。具体来讲有 LinearGradient RadialGradient SweepGradient BitmapShader ComposeShader 这么几个：

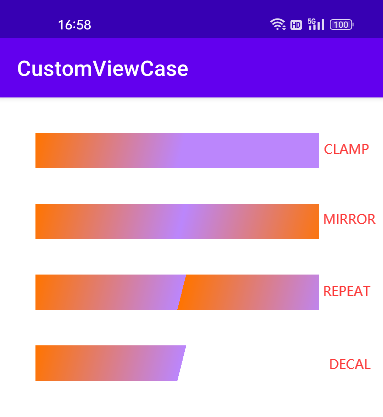

线性渐变 LinearGradient

设置两个点和两种颜色，以这两个点作为端点，使用两种颜色的渐变来绘制颜色。

构造方法：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

/** * @param x0 渐变线开始的x坐标 * @param y0 渐变线开始的y坐标 * @param x1 渐变线结束的x坐标 * @param y1 渐变线结束的y坐标 * @param color0 渐变开始的颜色 * @param color1 渐变结束的颜色 * @param tile 渐变开始和结束点范围之外的着色规则 */ public LinearGradient(float x0, float y0, float x1, float y1,int color0, int color1,TileMode tile) /** * @param x0 渐变线开始的x坐标 * @param y0 渐变线开始的y坐标 * @param x1 渐变线结束的x坐标 * @param y1 渐变线结束的y坐标 * @param colors 颜色数组 * @param positions 颜色数组中每个颜色对应的相对位置，取值范围(0~1)，positions数组元素的个数一定colors数组的个数相同如果为null，则沿渐变线均匀分布 * @param tile 渐变开始和结束点范围之外的着色规则 */ public LinearGradient(float x0, float y0, float x1, float y1, @NonNull int[] colors,@Nullable float[] positions, @NonNull TileMode tile) ...

第一种构造方法演示：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

//CLAMP 渐变开始和结束点范围之外 用相邻位置的颜色填充 val shader = LinearGradient(100f,100f,500f,200f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.CLAMP) mPaint.shader = shader canvas.drawRect(100f,100f,900f,200f,mPaint) //MIRROR 镜像填充 val shader1 = LinearGradient(100f,300f,500f,400f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.MIRROR) mPaint.shader = shader1 canvas.drawRect(100f,300f,900f,400f,mPaint) //REPEAT 重复填充 val shader2 = LinearGradient(100f,500f,500f,600f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.REPEAT) mPaint.shader = shader2 canvas.drawRect(100f,500f,900f,600f,mPaint) //DECAL api >= 31 仅填充渐变开始和结束点范围。如果超出其原始边界，则绘制透明黑色。 val shader3 = LinearGradient(100f,700f,500f,800f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.DECAL) mPaint.shader = shader3 canvas.drawRect(100f,700f,900f,800f,mPaint)

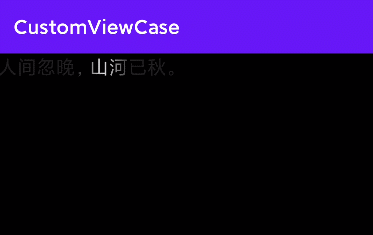

我们用第二种构造方法做一个文字效果：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

private var mTextPaint: TextPaint? = null private lateinit var mLinearGradient: LinearGradient private var deltax = 20 private var mTranslate = 0f private val mMatrix = Matrix() override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) { super.onSizeChanged(w, h, oldw, oldh) //拿到TextView的paint mTextPaint = paint val text = text.toString() //测量文本宽度 val textWidth = mTextPaint!!.measureText(text) val gradientSize = textWidth/text.length * 3 //从左边-gradientSize开始，即左边距离文字gradientSize开始渐变 mLinearGradient = LinearGradient(-gradientSize,0f,0f,0f, intArrayOf(0x22ffffff, 0xffffffff.toInt(), 0x22ffffff),null,Shader.TileMode.CLAMP) mTextPaint!!.shader = mLinearGradient } override fun onDraw(canvas: Canvas?) { super.onDraw(canvas) mTranslate += deltax val textWidth = mTextPaint!!.measureText(text.toString()) if (mTranslate > textWidth + 1 || mTranslate < 1) { //先从前往后渐变 再从后往前 deltax = -deltax } mMatrix.reset() mMatrix.setTranslate(mTranslate,0f) mLinearGradient.setLocalMatrix(mMatrix) postInvalidateDelayed(50) }

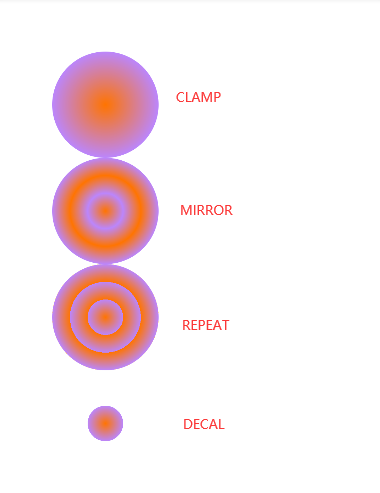

辐射渐变 RadialGradient

辐射渐变很好理解，就是从中心向周围辐射状的渐变。

构造方法：

1 2 3 4 5 6 7 8 9 10 11 12

/** * @param centerX 辐射中心的x坐标 * @param centerY 辐射中心的y坐标 * @param radius 辐射半径 * @param centerColor 辐射中心的颜色 * @param edgeColor 辐射边缘的颜色 * @param tileMode 辐射范围之外的着色模式 */ public RadialGradient(float centerX, float centerY, float radius, @ColorInt int centerColor, @ColorInt int edgeColor, @NonNull TileMode tileMode) ...

示例：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

//CLAMP val shader = RadialGradient(300f,300f,150f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.CLAMP) mPaint.shader = shader canvas.drawCircle(300f,300f,150f,mPaint) //MIRROR val shader1 = RadialGradient(300f,600f,50f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.MIRROR) mPaint.shader = shader1 canvas.drawCircle(300f,600f,150f,mPaint) //REPEAT val shader2 = RadialGradient(300f,900f,50f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.REPEAT) mPaint.shader = shader2 canvas.drawCircle(300f,900f,150f,mPaint) //DECAL val shader3 = RadialGradient(300f,1200f,50f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.DECAL) mPaint.shader = shader3 canvas.drawCircle(300f,1200f,150f,mPaint)

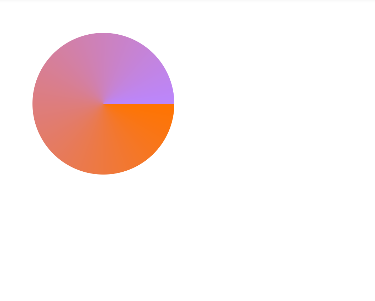

扫描渐变 SweepGradient

构造方法：

1 2 3 4 5 6 7 8 9

/** * @param cx 扫描的中心x坐标 * @param cy 扫描的中心y坐标 * @param color0 扫描的起始颜色 * @param color1 扫描的终止颜色 */ public SweepGradient(float cx, float cy, @ColorInt int color0, @ColorInt int color1) ...

示例：

1 2 3 4

val shader = SweepGradient(300f,300f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC")) mPaint.shader = shader canvas.drawCircle(300f,300f,200f,mPaint)

BitmapShader

用 Bitmap 来着色，其实也就是用 Bitmap 的像素来作为图形或文字的填充.

1 2 3 4 5 6 7 8 9 10

val bitmap = BitmapFactory.decodeResource(resources, R.mipmap.beauty1) //CLAMP 当所画图形的尺寸大于bitmap的尺寸，会用bitmap和剩余空间相邻位置的颜色填充剩余空间 //当所画图形的尺寸小于bitmap的尺寸，会对bitmap进行裁剪，利用这个原理，我们可以去制造圆形头像 val shader = BitmapShader(bitmap,Shader.TileMode.CLAMP,Shader.TileMode.CLAMP) mPaint.shader = shader canvas.drawCircle(400f,400f,300f,mPaint) //另外几种填充方式和之前渐变一样，这儿不再赘述 // val shader = BitmapShader(bitmap,Shader.TileMode.MIRROR,Shader.TileMode.MIRROR) // canvas.drawRect(0f,0f,canvas.width.toFloat(),canvas.height.toFloat(),mPaint)

组合着色器 ComposeShader

构造方法：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

/** * @param shaderA 目标shader * @param shaderB 源shader * @param mode 两个Shader的PorterDuff结合模式，即shaderA和shaderB应该怎样共同绘制 * */ public ComposeShader(@NonNull Shader shaderA, @NonNull Shader shaderB, @NonNull PorterDuff.Mode mode) /** * 需要api >= 29 * @param shaderA 目标shader * @param shaderB 源shader * @param blendMode 两个Shader的BlendMode结合模式，即shaderA和shaderB应该怎样共同绘制 */ public ComposeShader(@NonNull Shader shaderA, @NonNull Shader shaderB, @NonNull BlendMode blendMode)

shaderA 和 shaderB 参数都很简单， PorterDuff.Mode我们在上面已经讲过了，这儿不再赘述。而 BlendMode 需要在API 29 以上才能使用，这儿不做介绍，需要了解的自行查看官方文档。

注意：ComposeShader 内部想使用相同类型的着色器（比如说使用两个BitmapShader混合）需要api26以上才支持硬件加速功能，如果api26以下需要关闭硬件加速才能看到效果。使用不同的着色器不影响。

示例：

1 2 3 4 5 6 7 8 9 10 11

val bitmap = BitmapFactory.decodeResource(resources, R.mipmap.beauty1) //第一个bitmapShader val bitmapShader = BitmapShader(bitmap,Shader.TileMode.CLAMP,Shader.TileMode.CLAMP) //第二个辐射渐变shader val radialShader = RadialGradient(400f,300f,100f,Color.parseColor("#FF7400"), Color.parseColor("#BB86FC"),Shader.TileMode.CLAMP) // ComposeShader：结合两个 Shader val shader = ComposeShader(bitmapShader,radialShader,PorterDuff.Mode.MULTIPLY) mPaint.shader = shader canvas.drawCircle(400f,400f,300f,mPaint)

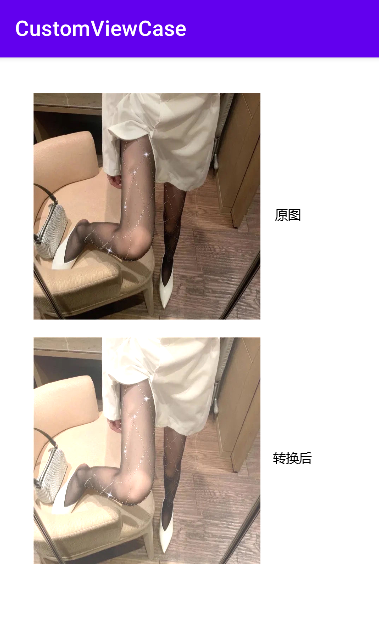

setColorFilter(ColorFilter colorFilter)

为绘制设置颜色过滤，颜色过滤的意思就是为绘制的内容设置一个统一的过滤策略，然后 Canvas.drawXXX() 方法会对每个像素都进行过滤后再绘制出来，常用来实现图片滤镜效果。

ColorFilter 并不直接使用，需要使用它的子类。它共有4个子类：LightingColorFilter PorterDuffColorFilter，BlendModeColorFilter 和 ColorMatrixColorFilter。

LightingColorFilter

一个颜色滤镜，可以用来模拟简单的光照效果。LightingColorFilter 的构造方法是 LightingColorFilter(int mul, int add) ，参数里的 mul 和 add 都是和颜色值格式相同的 int 值，其中 mul 用来和目标像素相乘，add 用来和目标像素相加：

1 2 3

R' = R * mul.R / 0xff + add.R G' = G * mul.G / 0xff + add.G B' = B * mul.B / 0xff + add.B

基于上面的计算规则，可以知道，一个保持原样的 LightingColorFilter ，mul 为 0xffffff，add 为 0x000000（也就是0），那么对于一个像素，它的计算过程就是：

1 2 3

R' = R * 0xff / 0xff + 0x0 = R // R' = R G' = G * 0xff / 0xff + 0x0 = G // G' = G B' = B * 0xff / 0xff + 0x0 = B // B' = B

我们知道了计算规则，那么就可以稍微修改下传入值，做出各种各样的filter：

1 2 3 4 5 6

//移除红色 R' = R * 0x0 / 0xff + 0x0 = 0 val lightingColorFilter = LightingColorFilter(0x00ffff, 0x000000) //移除绿色 G' = G * 0x00 / 0xff + 0x0 = 0 val lightingColorFilter = LightingColorFilter(0xff00ff, 0x000000) //移除蓝色 B' = B * 0x00 / 0xff + 0x0 = 0 val lightingColorFilter = LightingColorFilter(0xffff00, 0x000000)

或者增强原来的色彩效果：

1 2 3 4 5 6 7 8

val bitmap = BitmapFactory.decodeResource(resources, R.mipmap.beauty1) //绘制原图 canvas.drawBitmap(bitmap,100f,100f,mPaint) // val lightingColorFilter = LightingColorFilter(0x00ffff, 0x000000) //移除红色 val lightingColorFilter = LightingColorFilter(0xffffff, 0x404040) //原图所有颜色效果增强 mPaint.setColorFilter(lightingColorFilter) //绘制过滤颜色后的图 canvas.drawBitmap(bitmap,100f,150f+bitmap.height,mPaint)

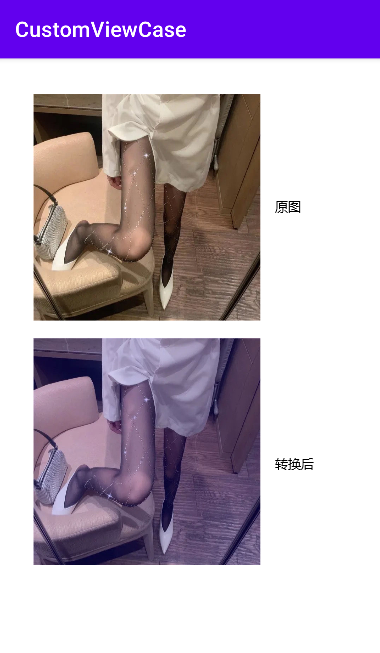

PorterDuffColorFilter

这个 PorterDuffColorFilter 的作用是使用一个指定的颜色和一种指定的 PorterDuff.Mode 来与绘制对象进行合成。它的构造方法是 PorterDuffColorFilter(int color, PorterDuff.Mode mode) 其中的 color 参数是指定的颜色作为源（SRC）， mode 参数是 PorterDuff.Mode，和上面讲的一样。

1 2 3 4 5 6 7 8

//这里需要注意 这里我们的bitmap属于目标图片（DST），Color.parseColor("#300000ff")属于源图片（SRC） val bitmap = BitmapFactory.decodeResource(resources, R.mipmap.beauty1) canvas.drawBitmap(bitmap,100f,100f,mPaint) val porterDuffColorFilter = PorterDuffColorFilter(Color.parseColor("#300000ff"), PorterDuff.Mode.SRC_OVER) //SRC_OVER混合模式 mPaint.setColorFilter(porterDuffColorFilter) //绘制过滤颜色后的图 canvas.drawBitmap(bitmap,100f,150f+bitmap.height,mPaint)

BlendModeColorFilter

BlendModeColorFilter 和 上面的PorterDuffColorFilter使用方式几乎一样，不过BlendMode 有API >= 29 的使用限制，可以通过官方文档查询各种混合效果，这儿不做展开。

ColorMatrixColorFilter

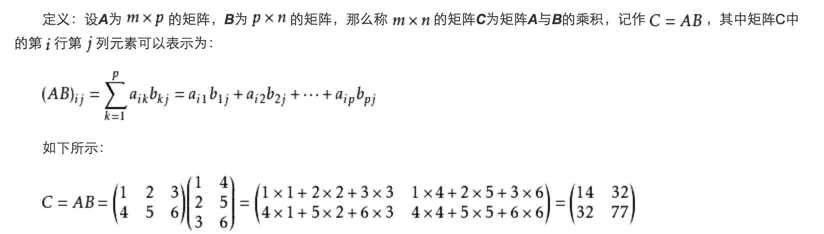

要了解颜色的矩阵转换，首先需要大家掌握一些矩阵运算的基本知识：

再看一下颜色矩阵乘法：

该矩阵意思就是将图中颜色（RGBA）透明度变成它原来的一半，但是我们会发现，这种算法只能乘，如果我们有相加的需求，这种明显是不适用的。所以，应该在四阶色彩变换矩阵上增加一个“哑元坐标”，来实现所列的矩阵运算：

ColorMatrixColorFilter 使用一个 ColorMatrix 来对颜色进行处理。 ColorMatrix 这个类，内部是一个 4x5 的矩阵：

1 2 3 4

[ a, b, c, d, e, f, g, h, i, j, k, l, m, n, o, p, q, r, s, t ]

由上面的矩阵计算公式可以得出，对于颜色 [R, G, B, A] ，转换算法是这样的：

1 2 3 4

R' = a*R + b*G + c*B + d*A + e; G' = f*R + g*G + h*B + i*A + j; B' = k*R + l*G + m*B + n*A + o; A' = p*R + q*G + r*B + s*A + t;

滤镜的原理在于设置的颜色过滤器——矩阵变换，知道了原理，其它应用就简单了，我们来看几个简单的滤镜效果：

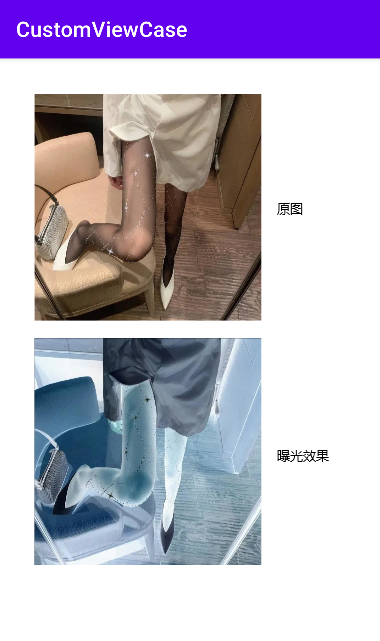

1. 反相效果（曝光）

常见的照相机中的曝光也就是矩阵运算中的反向，即设原先的ARGB值为100，200，250，用最大值255减去原来的值，结果为155，55，5，就是“曝光”效果。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

val bitmap = BitmapFactory.decodeResource(resources, R.mipmap.beauty1) canvas.drawBitmap(bitmap,100f,100f,mPaint) // 反相效果 -- 底片(曝光)效果（就是将每个像素都变成它的相反的值） val colorMatrix = ColorMatrix( floatArrayOf( -1f, 0f,0f,0f,255f, 0f,-1f,0f,0f,255f, 0f,0f,-1f,0f,255f, 0f,0f,0f,1f,0f ) ) // colorMatrix.setSaturation(2f) //设置饱和度 // colorMatrix.setScale(1.2f,1.2f,1.2f,1) //设置缩放 val colorMatrixColorFilter = ColorMatrixColorFilter(colorMatrix) mPaint.setColorFilter(colorMatrixColorFilter) //绘制颜色过滤后的图 canvas.drawBitmap(bitmap,100f,150f+bitmap.height,mPaint)

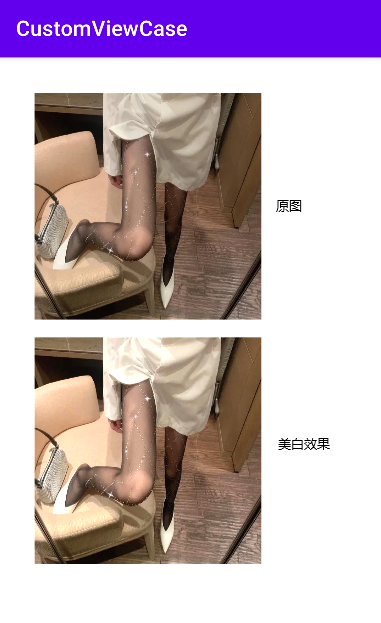

1. 美白效果

矩阵运算解析：首先需要知道1f是图像原色，即不改变图像滤镜。若要增强颜色达到一种美白的效果，只需要将RGB值稍加增大即可。

1 2 3 4 5 6 7 8 9

//美白效果 val colorMatrix = ColorMatrix( floatArrayOf( 1.2f, 0f,0f,0f,0f, 0f,1.2f,0f,0f,0f, 0f,0f,1.2f,0f,0f, 0f,0f,0f,1.2f,0f ) )

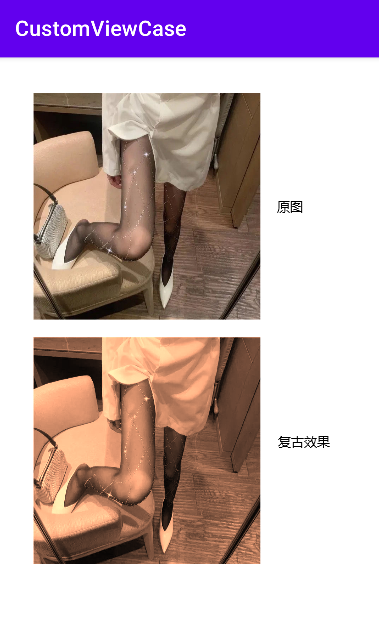

1. 复古效果

这是美颜相机中常见的一款滤镜形式，矩阵中有特定的算法模板。

1 2 3 4 5 6 7 8 9

//复古效果 val colorMatrix = ColorMatrix( floatArrayOf( 1/2f,1/2f,1/2f,0f,0f, 1/3f, 1/3f,1/3f,0f,0f, 1/4f,1/4f,1/4f,0f,0f, 0f,0f,0f,1f,0f ) )

setMaskFilter(MaskFilter filter)

上面的 setColorFilter(filter)是对每个像素的颜色进行过滤；而这里的 setMaskFilter(filter) 则是基于整个画面来进行过滤。MaskFilter 有两种： BlurMaskFilter 和 EmbossMaskFilter。

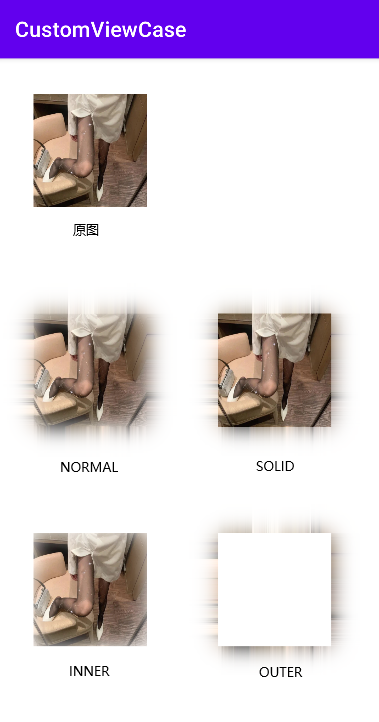

BlurMaskFilter

模糊遮罩效果的 MaskFilter ，构造方法 BlurMaskFilter(float radius, Blur style) ，radius 参数是模糊的范围，style 是模糊的类型。一共有四种：

• NORMAL: 模糊内外边框
• SOLID: 在边界内部画实体，模糊外面
• INNER: 模糊内部边框，外部不变
• OUTER: 内部不变，模糊外部

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

val bitmap = BitmapFactory.decodeResource(resources, R.mipmap.beauty1) val rectF = RectF(100f, 100f, 100f + bitmap.width / 2, 100f + bitmap.height / 2) canvas.drawBitmap(bitmap,null, rectF,mPaint) //原图 //NORMAL效果 canvas.translate(0f,300f+bitmap.height/2) val normalMaskFilter = BlurMaskFilter(50f, BlurMaskFilter.Blur.NORMAL) mPaint.setMaskFilter(normalMaskFilter) //绘制过滤后的图 canvas.drawBitmap(bitmap,null, rectF,mPaint) //SOLID效果 rectF.offset(200f+bitmap.width/2f,0f) val solidMaskFilter = BlurMaskFilter(50f, BlurMaskFilter.Blur.SOLID) mPaint.setMaskFilter(solidMaskFilter) canvas.drawBitmap(bitmap,null, rectF,mPaint) //INNER效果 canvas.translate(0f,300f+bitmap.height/2) rectF.offset(-(200f+bitmap.width/2f),0f) val innerMaskFilter = BlurMaskFilter(50f, BlurMaskFilter.Blur.INNER) mPaint.setMaskFilter(innerMaskFilter) canvas.drawBitmap(bitmap,null, rectF,mPaint) //OUTER效果 rectF.offset(200f+bitmap.width/2f,0f) val outerMaskFilter = BlurMaskFilter(50f, BlurMaskFilter.Blur.OUTER) mPaint.setMaskFilter(outerMaskFilter) canvas.drawBitmap(bitmap,null, rectF,mPaint)

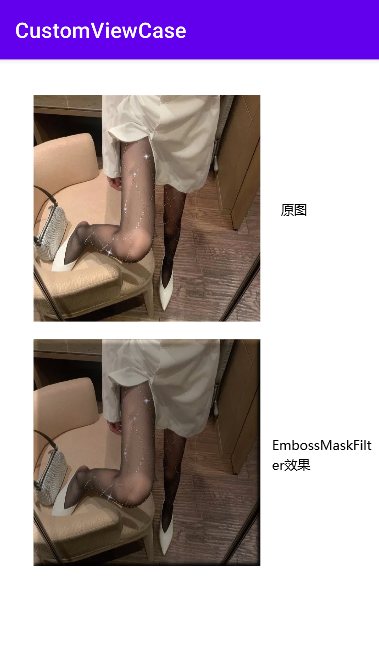

EmbossMaskFilter

浮雕遮罩效果的 MaskFilter。该类已被废弃，不推荐使用。构造方法 EmbossMaskFilter(float[] direction, float ambient, float specular, float blurRadius) ， 参数解析：

• direction 指定光源的位置，长度为xxx的数组标量[x,y,z]
• ambient 环境光的因子 （0~1），越接近0，环境光越暗
• specular 镜面反射系数 越接近0，镜面反射越强
• blurRadius 模糊半径 值越大，模糊效果越明显

1 2 3 4 5 6 7 8

val bitmap = BitmapFactory.decodeResource(resources, R.mipmap.beauty1) //绘制原图 canvas.drawBitmap(bitmap,100f,100f,mPaint) //EmbossMaskFilter已被废弃 如果要看到效果需要关闭硬件加速 val embossMaskFilter = EmbossMaskFilter(floatArrayOf(2f, 2f, 2f), 0.1f, 10f, 10f) mPaint.setMaskFilter(embossMaskFilter) //绘制过滤后的图 canvas.drawBitmap(bitmap,100f,150f+bitmap.height,mPaint)

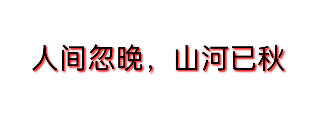

setShadowLayer(float radius, float dx, float dy, int shadowColor)

给绘制内容下面加一层阴影效果。参数解析：

• radius ：阴影的模糊范围
• dx ：阴影在x轴方向偏移量
• dy ：阴影在y轴方向的偏移量
• shadowColor ：阴影的颜色

1 2 3 4

val text = "人间忽晚，山河已秋" mPaint.textSize = 80f mPaint.setShadowLayer(4f,4f,4f,Color.RED) canvas.drawText(text, 100f, 300f, mPaint)

如果要清除阴影层，使用 clearShadowLayer() 。

注意：

1. 在硬件加速开启的情况下， setShadowLayer() 在API28以下只支持文字的绘制，文字之外的绘制在API28以下必须关闭硬件加速才能正常绘制阴影。
2. 如果 shadowColor 是半透明的，阴影的透明度就使用 shadowColor 自己的透明度；而如果 shadowColor 是不透明的，阴影的透明度就使用 paint 的透明度。

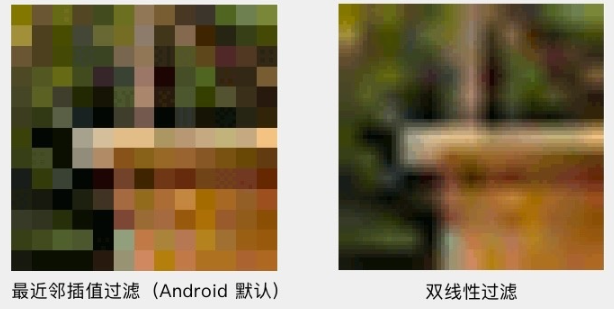

setFilterBitmap(boolean filter)

设置是否使用双线性过滤来绘制 Bitmap 。图像在放大绘制的时候，默认使用的是最近邻插值过滤，这种算法简单，但会出现马赛克现象；而如果开启了双线性过滤，就可以让结果图像显得更加平滑。贴一张wiki的效果图：

使用很简单：

1	mPaint.setFilterBitmap(true)

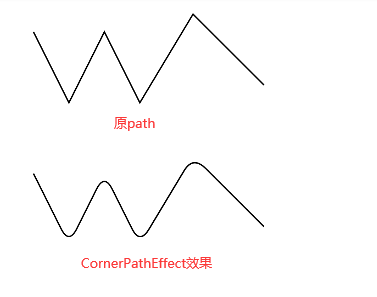

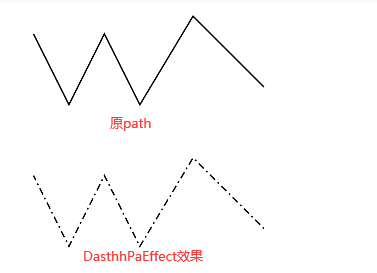

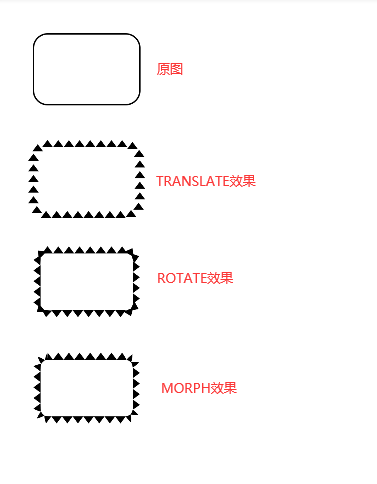

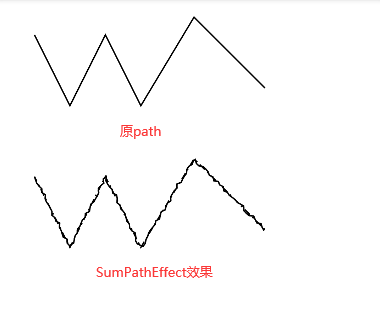

setPathEffect(PathEffect effect)

使用 PathEffect 来给图形的轮廓设置效果。对 Canvas 所有的图形绘制有效，也就是 drawLine() drawCircle() drawPath() 这些方法。 PathEffect 有6种，单一效果的 CornerPathEffect 、DiscretePathEffect 、DashPathEffect 、PathDashPathEffect，和组合效果的 SumPathEffect 、ComposePathEffect。

注意：setPathEffect 方法AIP28以上才支持绘制线条（Canvas.drawLine() 和 Canvas.drawLines()）的硬件加速。

CornerPathEffect

把所有拐角变成圆角。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f val path = Path().apply { moveTo(100f, 100f) lineTo(200f, 300f) rLineTo(100f, -200f) rLineTo(100f, 200f) rLineTo(150f, -250f) rLineTo(200f, 200f) } //绘制原path canvas.drawPath(path,mPaint) canvas.translate(0f,400f) val cornerPathEffect = CornerPathEffect(50f) mPaint.setPathEffect(cornerPathEffect) //绘制CornerPathEffect效果 canvas.drawPath(path,mPaint)

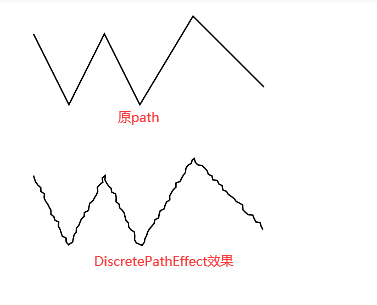

DiscretePathEffect

线条进行随机的偏离，让轮廓变得乱七八糟。具体的做法是，把绘制改为使用定长的线段来拼接，并且在拼接的时候对路径进行随机偏离。构造方法 DiscretePathEffect(float segmentLength, float deviation)。参数解析：

• segmentLength ：用来拼接的每个线段的长度
• deviation ：偏离量

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f val path = Path().apply { moveTo(100f, 100f) lineTo(200f, 300f) rLineTo(100f, -200f) rLineTo(100f, 200f) rLineTo(150f, -250f) rLineTo(200f, 200f) } //绘制原path canvas.drawPath(path,mPaint) canvas.translate(0f,400f) val discretePathEffect = DiscretePathEffect(10f,5f) mPaint.setPathEffect(discretePathEffect) //绘制DiscretePathEffect效果 canvas.drawPath(path,mPaint)

DashPathEffect

使用虚线来绘制线条。构造方法 DashPathEffect(float[] intervals, float phase)，参数解析：

• intervals : 数组，它指定了虚线的格式：数组中元素必须为偶数（最少是 2 个），按照「画线长度、空白长度、画线长度、空白长度」……的顺序排列。
• phase : 虚线的偏移量。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f val path = Path().apply { moveTo(100f, 100f) lineTo(200f, 300f) rLineTo(100f, -200f) rLineTo(100f, 200f) rLineTo(150f, -250f) rLineTo(200f, 200f) } //绘制原path canvas.drawPath(path,mPaint) canvas.translate(0f,400f) val dashPathEffect = DashPathEffect(floatArrayOf(20f,10f,5f,10f),5f) mPaint.setPathEffect(dashPathEffect) //绘制DashPathEffect效果 canvas.drawPath(path,mPaint)

PathDashPathEffect

使用一个 Path 来绘制虚线。构造方法 PathDashPathEffect(Path shape, float advance, float phase, PathDashPathEffect.Style style)，参数解析：

• shape ： 用来绘制的虚线 Path。
• advance ： 两个相邻的 shape 段之间的起点间隔。
• phase ： 虚线的偏移量。
• style ： 类型为 PathDashPathEffect.Style ，是一个枚举 ，有三个值：「位移」 TRANSLATE、「旋转」 ROTATE、「变体」 MORPH。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f val rect = RectF(100f,100f,400f,300f) val dashPath = Path().apply { lineTo(15f,20f) lineTo(-15f,20f) close() } //绘制原图 canvas.drawRoundRect(rect,40f,40f,mPaint) canvas.translate(0f,300f) //TRANSLATE效果 val translateDashPathEffect = PathDashPathEffect(dashPath,30f,0f,PathDashPathEffect.Style.TRANSLATE) mPaint.setPathEffect(translateDashPathEffect) canvas.drawRoundRect(rect,40f,40f,mPaint) canvas.translate(0f,300f) //ROTATE效果 val rotateDashPathEffect = PathDashPathEffect(dashPath,30f,0f,PathDashPathEffect.Style.ROTATE) mPaint.setPathEffect(rotateDashPathEffect) canvas.drawRoundRect(rect,40f,40f,mPaint) canvas.translate(0f,300f) //MORPH效果 val morphDashPathEffect = PathDashPathEffect(dashPath,30f,0f,PathDashPathEffect.Style.MORPH) mPaint.setPathEffect(morphDashPathEffect) canvas.drawRoundRect(rect,40f,40f,mPaint)

SumPathEffect

将两种 PathEffect 分别对目标进行绘制。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f val path = Path().apply { moveTo(100f, 100f) lineTo(200f, 300f) rLineTo(100f, -200f) rLineTo(100f, 200f) rLineTo(150f, -250f) rLineTo(200f, 200f) } //绘制原path canvas.drawPath(path,mPaint) canvas.translate(0f,400f) val discretePathEffect = DiscretePathEffect(10f,5f) val dashPathEffect = DashPathEffect(floatArrayOf(20f,10f,5f,10f),5f) //对原Path会先绘制dashPathEffect 再绘制discretePathEffect val sumPathEffect = SumPathEffect(dashPathEffect, discretePathEffect) mPaint.setPathEffect(sumPathEffect) //绘制SumPathEffect效果 canvas.drawPath(path,mPaint)

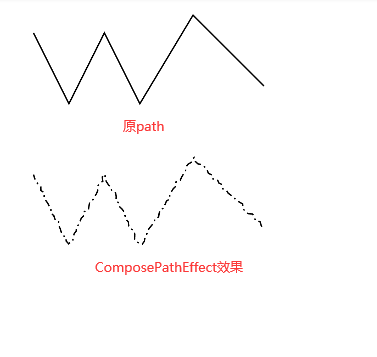

ComposePathEffect

先对目标 Path 使用一个 PathEffect，然后再对这个改变后的 Path 使用另一个 PathEffect。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f val path = Path().apply { moveTo(100f, 100f) lineTo(200f, 300f) rLineTo(100f, -200f) rLineTo(100f, 200f) rLineTo(150f, -250f) rLineTo(200f, 200f) } //绘制原path canvas.drawPath(path,mPaint) canvas.translate(0f,400f) val discretePathEffect = DiscretePathEffect(10f,5f) val dashPathEffect = DashPathEffect(floatArrayOf(20f,10f,5f,10f),5f) //在先绘制dashPathEffect的效果后，基于这个效果再绘制discretePathEffect val composePathEffect = ComposePathEffect(dashPathEffect, discretePathEffect) mPaint.setPathEffect(composePathEffect) //绘制ComposePathEffect效果 canvas.drawPath(path,mPaint)

绘制文字相关

我们回顾下之前讲的 Canvas 绘制文字方法 drawText(String text, float x, float y, Paint paint)：

• text ： 文字内容
• x ： 文字从画布上开始绘制的x坐标
• y ： Baseline所在的y坐标
• paint ： 画笔

Baseline的概念

我们先看一行文字各区域的分布示意图:

从上图来看，Baseline不难理解，它就是E和h的下边界线。我们还可以得出一个结论:

文字的高度 = Descent + Ascent

然而，上面这个公式并不完全准确，我们再看一个图：

我们看到，如果文字的上方有一些特殊的符号，比如上图中的 ~ 或者是我们汉语拼音中的声调时，文字区域又会多出一部分 Leading 。

因此，完整的公式应该是:

文字的高度 = Descent + Ascent + Leading

那么，为什么第一幅图中没有说明 Leading 的存在呢，原因是我们通常在绘制一行英文或者中文时，Leading 的高度为0，如下图：

所以我们在文字绘制时不需要考虑 Leading ，图中的数值都是距离 Baseline 的距离，在 Baseline 上方为负值，下方为正值。

我们知道文字是基于基线绘制的，那么如果设计稿中要求文字居中对齐（例如文字要在一个矩形框内垂直居中显示）时我们该如何确定基线的位置呢？我画了一张图帮助理解：

通过上图很容易可以理解，如果要文字在矩形框中垂直居中对齐，那么文字的中心线要和矩形的中心线对齐，我们只需要算出文字基线到中线的距离，结合已知的矩形坐标，自然而然的就能得到文字的基线坐标：

文字基线到中线的距离 = (Descent + Ascent ) / 2 - Descent
基线y坐标 = (rect.bottom + rect.top)/2 + 文字基线到中线的距离

注意：需要设置了Paint的文字大小后，才能得到 FontMetrics 中的各项值。

Ascent 在 基线上方，得到的值为负数，所以实际获取基线基线到中线的距离的方法为：

1 2 3 4 5 6 7 8

/** * @param paint 画笔，计算前需要先设置文字大小textsize * @return 基线和centerY的距离 */ fun getBaseLine2CenterY(paint: Paint): Float { val fontMetrics = paint.fontMetrics return (fontMetrics.descent - fontMetrics.ascent) / 2 - fontMetrics.descent }

示例：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f canvas.translate(canvas.width/3f,canvas.height/3f) val rect = RectF(100f,100f,600f,400f) canvas.drawRect(rect,mPaint) mPaint.textSize = 80f val fontMetrics = mPaint.fontMetrics //算出基线到中线的距离 val h = (fontMetrics.descent - fontMetrics.ascent) / 2 - fontMetrics.descent //中线y坐标为rect的中心Y坐标 val centerY = (rect.bottom + rect.top) / 2 //baseLine的y坐标 val baseLineY = centerY + h val text = "Hello World!" //绘制和矩形居中对齐的文字 canvas.drawText(text,100f,baseLineY,mPaint)

setTextSize(float textSize)

设置文字大小。

1 2 3 4 5 6 7 8 9

val text = "人间忽晚，山河已秋" mPaint.textSize = 18f canvas.drawText(text,100f,50f,mPaint) mPaint.textSize = 36f canvas.drawText(text,100f,105f,mPaint) mPaint.textSize = 54f canvas.drawText(text,100f,170f,mPaint) mPaint.textSize = 72f canvas.drawText(text,100f,250f,mPaint)

setTypeface(Typeface typeface)

设置字体。

1 2 3 4 5 6 7 8

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.typeface = Typeface.DEFAULT canvas.drawText(text, 100f, 100f, mPaint) mPaint.typeface = Typeface.SERIF canvas.drawText(text, 100f, 300f, mPaint) mPaint.typeface = Typeface.createFromAsset(context.assets, "RuiZiZhenYanTi.ttf") canvas.drawText(text, 100f, 500f, mPaint)

setFakeBoldText(boolean fakeBoldText)

是否使用伪粗体。之所以叫伪粗体（ fake bold ），因为它并不是通过选用更高 weight 的字体让文字变粗，而是通过程序在运行时把文字给「描粗」了。

1 2 3 4 5 6

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.isFakeBoldText = false canvas.drawText(text, 100f, 100f, mPaint) mPaint.isFakeBoldText = true canvas.drawText(text, 100f, 300f, mPaint)

setTextAlign(Paint.Align align)

设置文字的对齐方式。一共有三个值：LEFT CETNER 和 RIGHT。默认值为 LEFT。

1 2 3 4 5 6 7 8

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.textAlign = Paint.Align.LEFT canvas.drawText(text, 500f, 100f, mPaint) mPaint.textAlign = Paint.Align.CENTER canvas.drawText(text, 500f, 300f, mPaint) mPaint.textAlign = Paint.Align.RIGHT canvas.drawText(text, 500f, 500f, mPaint)

setUnderlineText(boolean underlineText)

设置带有下划线的文字效果。

1 2 3 4

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.isUnderlineText = true canvas.drawText(text, 100f, 100f, mPaint)

setStrikeThruText(boolean strikeThruText)

设置带有删除线的效果。

1 2 3 4

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.isStrikeThruText = true canvas.drawText(text, 100f, 100f, mPaint)

setTextScaleX(float scaleX)

设置文字横向缩放。

1 2 3 4 5 6 7 8 9 10

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.textScaleX = 1f canvas.drawText(text, 100f, 100f, mPaint) mPaint.textScaleX = 0.8f canvas.drawText(text, 100f, 300f, mPaint) mPaint.textScaleX = 1.2f canvas.drawText(text, 100f, 500f, mPaint)

setTextSkewX(float skewX)

设置文字横向错切角度（倾斜度）。

1 2 3 4

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.textSkewX = -0.4f canvas.drawText(text, 100f, 100f, mPaint)

setLetterSpacing(float letterSpacing)

设置字符间距。默认值是 0。

1 2 3 4

val text = "人间忽晚，山河已秋" mPaint.textSize = 54f mPaint.letterSpacing = 0.2f canvas.drawText(text, 100f, 100f, mPaint)

float getFontSpacing()

获取推荐的行间距。

即推荐的两行文字的 baseline 的距离。这个值是系统根据文字的字体和字号自动计算的。它的作用是当你要手动绘制多行文字（而不是使用 StaticLayout）的时候，可以在换行的时候给 y 坐标加上这个值来下移文字。

1 2 3 4 5

val text = "Hello World!" mPaint.textSize = 80f canvas.drawText(text, 100f, 100f, mPaint) canvas.drawText(text, 100f, 100f+mPaint.fontSpacing, mPaint) canvas.drawText(text, 100f, 100f+2*mPaint.fontSpacing, mPaint)

FontMetircs getFontMetrics()

获取 Paint 的 FontMetrics。

FontMetrics 是个相对专业的工具类，它提供了几个文字排印方面的数值：ascent, descent, top, bottom, leading。 前面我们讲基线时讲过，如下图：

文字各区域分布图2

getTextBounds(String text, int start, int end, Rect bounds)

获取文字的显示范围。参数解析：

• text：是要测量的文字
• start：文字的起始位置
• end：文字结束位置
• bounds：是存储文字显示范围的对象，方法在测算完成之后会把结果写进 bounds。

1 2 3 4 5 6 7 8 9 10 11 12

val text = "人间忽晚，山河已秋" mPaint.textSize = 80f canvas.drawText(text,100f,100f,mPaint) val bounds = Rect() mPaint.getTextBounds(text,0,text.length,bounds) //偏移到文字绘制起始位置 bounds.offset(100,100) mPaint.style = Paint.Style.STROKE mPaint.strokeWidth = 4f canvas.drawRect(bounds,mPaint)

float measureText(String text)

测量文字的宽度并返回。

getTextWidths(String text, float[] widths)

获取字符串中每个字符的宽度，并把结果填入参数 widths。

int breakText(String text, boolean measureForwards, float maxWidth, float[] measuredWidth)

在给出宽度上限的前提下测量文字的宽度。如果文字的宽度超出了上限，那么在临近超限的位置截断文字。参数解析：

• text ：要测量的文字
• measureForwards ：文字的测量方向，true 表示由左往右测量
• maxWidth ：给出的宽度上限
• measuredWidth ：方法测量完成后会把截取的文字宽度（如果宽度没有超限，则为文字总宽度）赋值给 measuredWidth[0]

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

val measuredWidth = floatArrayOf(0f) var measuredCount = 0 val text = "人间忽晚，山河已秋" mPaint.textSize = 80f //宽度上限400 不够用，文字截断 measuredCount = mPaint.breakText(text,0,text.length,true,400f,measuredWidth) canvas.drawText(text,0,measuredCount,100f,100f,mPaint) LogUtils.i("measuredWidth: ${measuredWidth[0]}")//400 //宽度上限600 不够用，文字截断 measuredCount = mPaint.breakText(text,0,text.length,true,600f,measuredWidth) canvas.drawText(text,0,measuredCount,100f,200f,mPaint) LogUtils.i("measuredWidth: ${measuredWidth[0]}")//560 ////宽度上限800 够用 measuredCount = mPaint.breakText(text,0,text.length,true,800f,measuredWidth) canvas.drawText(text,0,measuredCount,100f,300f,mPaint) LogUtils.i("measuredWidth: ${measuredWidth[0]}")//720

总结

以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值。
